Paratoner ve Yıldırımdan Korunma Sistemleri

Paratoner ve yıldırımdan korunma sistemleri, yıldırım akımının yapı üzerinde kontrolsüz şekilde ilerlemesini önlemek ve akımın güvenli bir güzergâh üzerinden toprağa iletilmesini sağlamak amacıyla uygulanır. Güncel teknik yaklaşımda yalnızca çatıya bir “paratoner başlığı” yerleştirmek yeterli kabul edilmez; dış yıldırımlık sistemi, iniş iletkenleri, topraklama, eşpotansiyel kuşaklama ve iç aşırı gerilim koruması birlikte değerlendirilmelidir.

HanTech Mühendislik olarak yapı ve tesisin özelliklerine uygun yıldırımdan korunma sistemlerinin projelendirme, ürün tedariki, montaj, ölçüm, kontrol ve bakım hizmetlerini gerçekleştiriyoruz.

Yıldırımdan Korunma Sistemi Nedir?

Yıldırımdan korunma sistemi, yıldırımın yapıya veya yapının yakın çevresine düşmesi halinde oluşabilecek etkileri sınırlandırmak amacıyla tasarlanan koruma sistemidir.

Sistem temel olarak;

Yıldırımı yakalayan hava sonlandırma elemanları
İniş iletkenleri
Topraklama sistemi
Eşpotansiyel bağlantılar
Aşırı gerilim koruma elemanları

ile birlikte değerlendirilir.

Amaç yıldırım akımını kontrol altına alarak yapı, elektrik tesisatı ve içerisindeki ekipmanlar üzerindeki riski azaltmaktır.

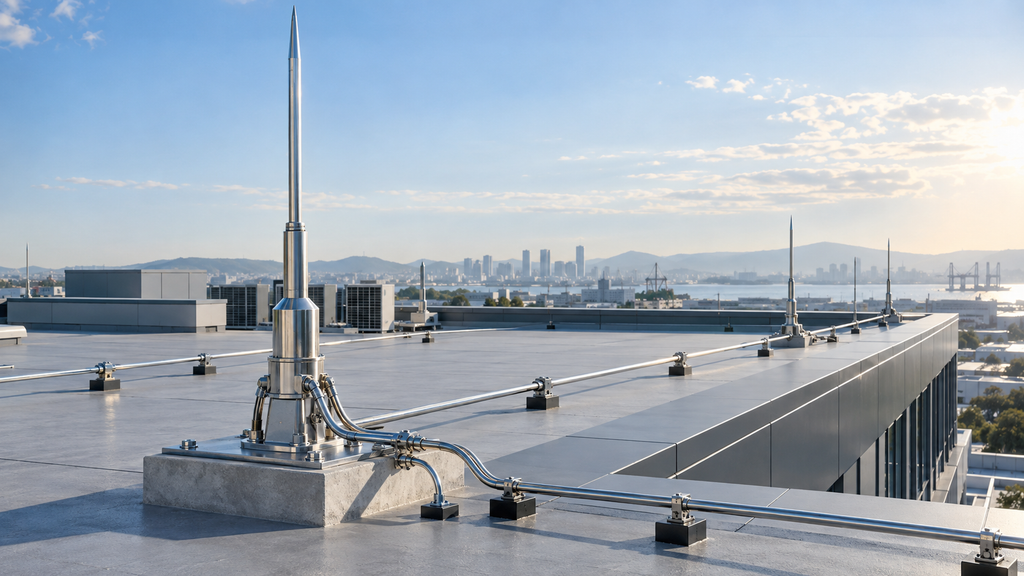

Paratoner ve Yakalama Sistemleri

Yıldırımdan korunmada kullanılacak yakalama yöntemi, yapının şekline, yüksekliğine ve yapılan risk değerlendirmesine göre belirlenmelidir.

TS EN 62305 yaklaşımında dış yıldırımlık sistemi için yakalama çubukları, gerilmiş iletkenler ve kafes/örgü tipi hava sonlandırma sistemleri kullanılabilir. TSE’nin güncel belge kayıtlarında da TS EN IEC 62561-2 kapsamında yakalama uçları yıldırımdan korunma bileşeni olarak yer almaktadır.

Bu nedenle her yapı için aynı tip çözüm uygulanması yerine, yapıya uygun koruma yöntemi projelendirilmelidir.

Faraday Kafesi Sistemi

Faraday kafesi yönteminde çatı ve gerektiğinde yapı cephelerinde oluşturulan iletken ağ, yıldırım akımını yakalayarak iniş iletkenleri üzerinden topraklama sistemine aktarır.

Bu sistem özellikle geniş çatı alanlarına sahip;

Fabrikalarda
Üretim tesislerinde
Depolarda
Büyük ticari yapılarda
Endüstriyel tesislerde

uygulanabilir.

Yakalama Çubukları

Pasif yakalama çubukları, TS EN 62305 yaklaşımı kapsamında kullanılabilen hava sonlandırma elemanlarından biridir. EMO’nun IEC ile yaptığı yazışmalarda da standartlarda yer alan yakalama uçları ile “aktif paratoner” sistemlerinin birbirinden ayrıldığı görülmektedir.

Yakalama çubuklarının sayısı, yüksekliği ve yerleşimi projeye göre belirlenmelidir. Tek bir yakalama çubuğunun her yapı için yeterli olduğu varsayımı doğru değildir.

Aktif Paratonerler Hakkında

Elektrik Mühendisleri Odası’nın yayımladığı IEC yazışmasına göre ESE olarak bilinen aktif paratoner sistemleri IEC 62305 standardı kapsamında yer almamaktadır. EMO aynı açıklamada TS EN 62305 kapsamında standartta tanımlı yakalama uçlarının kullanılmasına dikkat çekmektedir.

Bu nedenle yıldırımdan korunma sistemi tasarlanırken sistem seçiminin yalnızca ürün beyanına göre değil, yürürlükteki mevzuat ve uygulanabilir teknik standartlara göre yapılması önemlidir.

İniş İletkenleri ve Topraklama

Yakalanan yıldırım akımının güvenli şekilde toprağa aktarılması için iniş iletkenleri ve topraklama sistemi birlikte çalışır.

Projeye göre;

Bakır veya uygun metal iletkenler
İniş iletkenleri
Test klemensleri
Topraklama elektrotları
Topraklama çubukları
Topraklama ağları
Eşpotansiyel bağlantılar

kullanılabilir.

Topraklama sisteminin doğru uygulanması, yıldırımdan korunma sisteminin etkinliği açısından temel unsurlardan biridir.

İç Yıldırımlık ve Aşırı Gerilim Koruması

Dış yıldırımlık sistemi binayı doğrudan yıldırım etkisine karşı korumayı hedeflerken, elektrik ve elektronik cihazların korunması için iç yıldırımlık önlemleri de gerekebilir.

Bu kapsamda elektrik panolarında uygun aşırı gerilim koruma cihazları (SPD) kullanılarak yıldırım veya şebeke kaynaklı ani gerilim yükselmelerinin elektrik ve elektronik ekipmanlar üzerindeki etkileri sınırlandırılabilir.

Nerelerde Kullanılır?

Yıldırımdan korunma sistemleri;

Fabrikalarda
Üretim tesislerinde
Depolarda
Otellerde
Hastanelerde
Okullarda
Kamu binalarında
Rezidans ve yüksek yapılarda
İş merkezlerinde
Enerji tesislerinde
Haberleşme tesislerinde
Açık saha ve endüstriyel tesislerde

yapının risk durumuna göre uygulanabilir.

Projelendirme ve Uygulama

Yıldırımdan korunma sistemlerinde kullanılacak yöntemin ve ekipmanların yapı özelinde belirlenmesi gerekir.

Projelendirme sırasında;

Yapının yüksekliği ve geometrisi
Kullanım amacı
Çevresel koşullar
Elektrik ve elektronik sistemler
Yangın ve patlama riski
Mevcut topraklama altyapısı
Risk değerlendirmesi

birlikte ele alınır.

Bu değerlendirme sonucunda yakalama sistemi, iniş iletkenleri, topraklama ve iç yıldırımlık önlemleri bütün olarak tasarlanır.

Ölçüm, Kontrol ve Bakım

Yıldırımdan korunma sistemlerinin kurulum sonrasında düzenli olarak kontrol edilmesi gerekir.

Kontroller kapsamında;

Yakalama elemanları
İniş iletkenleri
Bağlantı noktaları
Test klemensleri
Topraklama sistemi
Eşpotansiyel bağlantılar
Aşırı gerilim koruma cihazları

incelenir ve gerekli elektriksel ölçümler gerçekleştirilir.

Teknik Standartlara Uygun Uygulama

Yıldırımdan korunma sistemlerinde temel teknik çerçeve TS EN 62305 yıldırımdan korunma standardı serisidir. EMO’nun yayımladığı IEC yanıtında da aktif/ESE paratonerlerin IEC 62305 kapsamında bulunmadığı belirtilmektedir.

Ayrıca yıldırımdan korunma bileşenlerinin teknik özelliklerinde TS EN IEC 62561 serisi gibi ilgili ürün standartları ve topraklama uygulamalarında yürürlükteki elektrik mevzuatı dikkate alınmalıdır. TSE kayıtlarında TS EN IEC 62561-2 kapsamında yakalama uçları, topraklama elektrotları ve ilgili yıldırımdan korunma bileşenleri açıkça yer almaktadır.

HanTech Mühendislik; İzmir, Muğla, Manisa, Aydın ve Denizli başta olmak üzere paratoner ve yıldırımdan korunma sistemlerinin risk değerlendirmesi, projelendirme, montaj, topraklama, aşırı gerilim koruması, ölçüm, kontrol ve bakım hizmetlerini sunmaktadır.
